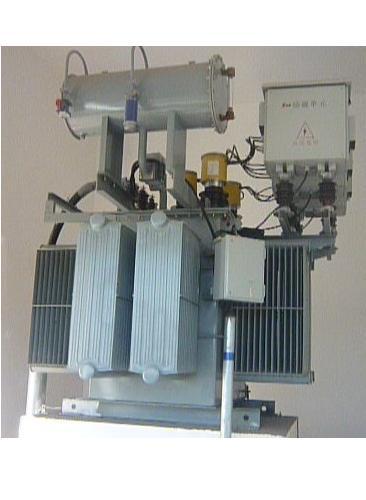

NMCR系列磁控电抗器

产品详情

一、概述：

工业企业及电气化铁路的供电系统，如轧机、电弧炉、电力机车等非线性交变设备，采用固定电容补偿时，由于负载的波动，常常产生大量超前的无功；另外，长距离输变电线路的对地电容，也会产生大量超前的无功。超前的无功往往带来系统过电压。而采用硅整流系统的负荷，还会产生了大量的奇次谐波，从而造成电网电压的波动、闪变、负序不平衡电压。NMCR系列磁控电抗器在固定电容补偿的基础上，采用响应速度很快的可控电抗器补偿系统超前的无功，达到系统功率因素稳定的目的。

本装置可应用于：

电网枢纽变电站：提高系统暂态电压稳定性，确保系统运行安全；

风力发电厂：提高母线电压稳定性，抑制振荡；

工业企业及电气化铁路：抑制电压闪变，补偿不平衡负荷，滤除谐波及提高系统功率因素。

二、工作原理：

在固定电容补偿的基础上，应用响应速度很快的可控电抗器，通过检测系统母线电压、电流等参数，通过过程算法得出系统的无功或功率因素，实时改变可控电抗器的电感量，来补偿系统超前的无功，平抑系统过电压。使系统电压、无功或功率或因数保持在设定值。其滤波器采用常规的LC串联谐振电路，分别对3次及以上的奇次谐波呈低阻抗，而对基波呈高阻抗，达到滤除谐波的目的。

三、主要性能特点及技术指标：

1、能滤除3次及以上的奇次谐波，功率因数可保持在0.95以上；

2、平抑系统过电压，确保系统电压稳定；

3、具有过流、过压、欠压、变压器温升、轻重瓦斯、速动油压等保护；

4、响应时间<20ms；

5、控制器由微机控制，能快速检测及跟踪无功的变化，并对可控电抗器实时进行控制；

6、基于进口PLC、DSP及FPGA控制，控制电路简单，抗干扰能力强，可靠性高；

7、与上位工控机进行通讯；

8、触摸屏显示：系统电压、电流、有功、无功、功率因数；

9、过载能力>1.5倍；

10、谐波：3次<3.0％ 5次<2.0％ 7次<1.5％ 11次<0.8％ 13次<0.3％；
