一、应用范围：

主要用于50Hz，6kv、10kv、35kv三相电力系统，用以调整、平衡电网电压，提高功率因素，降低损耗，滤除谐波，提高电能质量。

二、产品特点：

1、能在110%额定电压的稳态过电压下长期运行；

2、能在均方根值不超过130%额定电流下连续运行；

3、采用无重击穿高压断路器，装有氧化锌避雷器，以限制操作过电压；

4、对于6kv、10kv小容量电容器组，可用高压真空接触器分组自动投切；

5、配干式串联电抗器限制合闸涌流并滤除谐波；

6、配置FD系列放电线圈，快速释放电容器切除后的残留电压；

7、控制方式：就地控制、集中控制、自动控制；

8、主保护：熔断器保护，后备保护：开口三角电压、电压差动、中性点不平衡电流保护，其他保护：过流、过压、失压保护。

三、产品结构：

本装置由高压开关柜（包括断路器、隔离开关、电流互感器、保护装置、测量仪表）、串联电抗器、放电线圈、氧化锌避雷器、接地开关、熔断器、并联电容器组成，高压开关柜放置于开关室内，电容器组等布置方式为：户内柜式、框架式、集合式

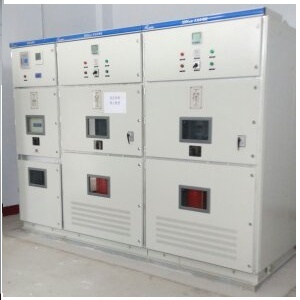

户内柜式：按不同容量及规格由一台进线柜和数台电容器柜组合而成，进线柜内装设放电线圈、接地开关、氧化锌避雷器。电容柜内装设并联电容器、单台电容器保护熔断器。

框架式：电容器组包括进线架和电容器构架，整个构架分为若干个板块在现场进行组装。进线架内装设放电线圈、接地开关、氧化锌避雷器、中性点电流不平衡保护用电流互感器（双星形接线）。电容构架内装设并联电容器、单台电容器保护熔断器。

集合式：集合式是由集合式电容器组组成的电容器组合方式，包括串联电抗器、集合式并联电容器和放电线圈。

一次方案、外形尺寸根据现场情况确定。
