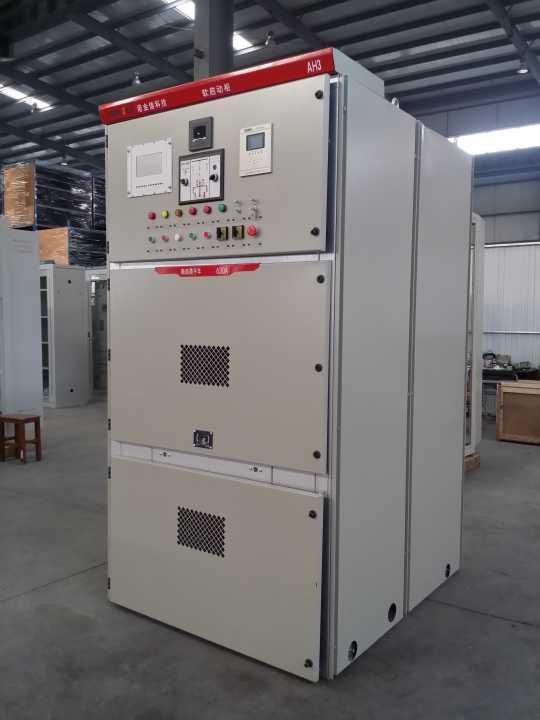

NBQ系列可控电抗软起动装置

NBQ系列可控电抗软起动装置

分享
  • 产品详情

产品特点:

NBQ系列可控电抗软启动装置,是不同于液体(热变)电阻软起动,可控硅串软起动、移磁调压软起动等传统软起动的新产品,采用本公司自行研发,具有自主知识产权的可控电抗器为分压器件,实现电动机限流软起动。本装置具有操作简单、性能稳定、安全可靠的特点,广泛应用于矿山、水利、冶金、石化、发电等行业,是各类负载高压电动机理想的选择。

一体化设计 对于小容量电动机(3000KW以下),可实现手车式高压真空断路器、旁路接触器、软起动器一体化设计,一体化软起动可与KYN-28开关柜共母排并柜

固态软起动 无液态、化学部件,无机械移动部件,无串联的可控硅元件,真正的固态软起动技术:操作简单、安装方便,噪音小、损耗低,节能环保

柔性软起动 起动过程电机均匀加速,无机械冲击、无浪涌电流冲击

安全可靠 干式电抗器,F级绝缘,环氧浇注,真空浸渍工艺,高低压隔离技术,保护功能齐全

免于维护 产品皮实耐用、免维护,无故障运行二十年以上

应用范围:

额定电压3kV、6kV、10kV,额定功率100~40000kw各类负载的三相交流异步型、异步起动的同步型电动机。

工作原理:

在电动机的定子回路串入阻抗可以平滑改变的可控电抗器,通过闭环控制系统,控制可控硅的导通角,调整控制绕组中电流的大小,从而调整可控电抗器阻抗,使电机的端电压逐渐上升至全压,实现电动机软起动。起动完成后,旁路开关自动合闸切除软起动装置,电动机正常运行。

主要技术参数:

额定电压            3.6kV、7.2kV、12kV

限流范围            1.5Ie~4.5Ie可调

    控制电源            AC//DC220V

    连续起动次数        3~5次

起动时间            5~60秒可调

进线方式            下进线

绝缘等级            F级

防护等级            IP20   IP30



执行标准:

1、《3-35KV交流金属封闭开关设备》                 GB/T3979-1991

2、《电力变压器》                                  GB/1094-1985

3、《干式电力变压器》                              GB/6450-1986

4、《电力变压器:绝缘等级和绝缘试验》              GB1094.3-1985

5、《电控设备,第二部分:装有电子器件的电控设备》   GB/T3979-1989

6、《外壳防护等级,IP代码》                        GB/4208-1993

7、《可控电抗软起动装置》                          Q/NK9-2009

环境条件:

1、温度:-20℃~+55℃;

2、空气相对湿度不超过90%;

3、海拔高度不超过1000m,超过时应提供海拔高度;

4、安装地点无腐蚀金属或破坏绝缘的气体。

特殊环境条件订货时请申明!

产品规格:

1、NBQ1、NBQ2系列规格:

型号规格

电机功(kw)

外形参考(mm)

宽W   深D   高H

安装(mm)

W     d

启动柜

NBQ□-1000/□

Pe≤1000

1000 1500 2300

840   1450

一面

NBQ□-2000/□

Pe≤2000

1100 1500 2300

940   1450

一面

NBQ□-3000/□

Pe≤3000

1200 1500 2300

1040   1450

一面

NBQ□-4000/□

Pe≤4000

1200 1500 2300

1040   1450

一面

NBQ□-6000/□

Pe≤6000

1200 1500 2300

1040   1450

一面

NBQ□-8000/□

Pe≤8000

1200 1600 2300

1040   1550

一面

NBQ□-10000/□

Pe≤10000

1300 1700 2300

1140   1650

一面

NBQ□-15000/□

Pe≤15000

1300 1800 2300

1140   1750

一面

NBQ□-20000/□

Pe≤20000

1300 1800 2300

1140   1750

一面

NBQ□-25000/□

Pe≤25000

1400 2000 2300

1240   1950

一面

NBQ□-30000/□

Pe≤30000

1400 2000 2300

1240   1950

一面

NBQ□ -□/□

Pe>30000kw外型尺寸另行设计

注:1、一拖多时降容使用;

2、起动时间超长时降容使用;

3、海拔1000m以上或矿井降容使用。

2、NBQ3系列规格:

型号规格

电机功率(kw)

外形参考尺寸(mm)

宽W   深D   高H

安装尺寸(mm)

W     d

启动柜

NBQ3-1000/□

Pe≤1000

1000 1500 2300

840   1450

一面

NBQ3-2000/□

Pe≤2000

1100 1500 2300

940   1450

一面

NBQ3-3000/□

Pe≤3000

1200 1500 2300

1040   1450

一面

注:

1、起动时间超长时降容使用;

2、海拔1000m以上或矿井降容使用。


订货须知:

1、提供电机额定参数及转矩-转速曲线、电流-转速曲线;

2、提供负载类型、负载转动惯量、负载阻转矩曲线;

3、提供电网短路容量、固定负荷。
