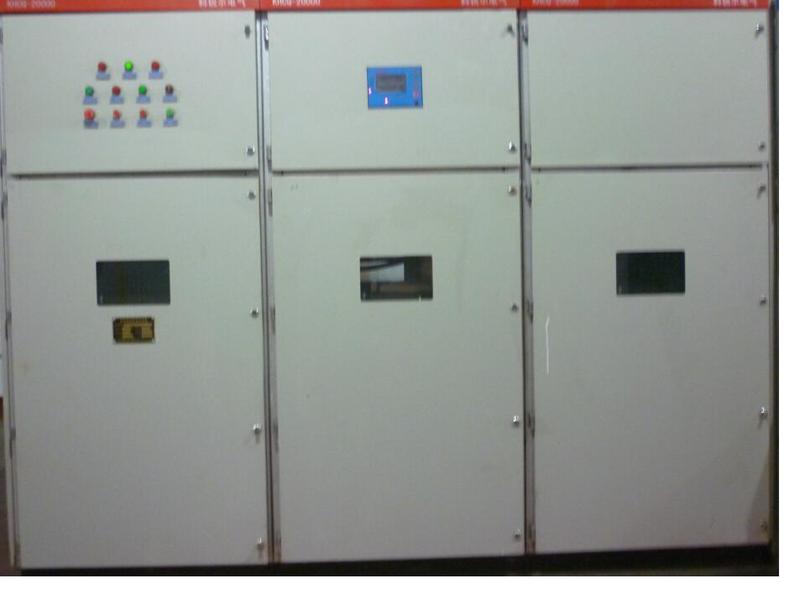

一、概述：

高压三相交流异步电动机或异步起动的同步电动机，采用降压软起动方式，起动电流一般控制在3.5Ie左右，而对于大容量的电动机而言，由于本身的额定电流较大，其起动电流仍然很大，达到了上千安培甚至几千安培，在电网容量有限的情况下，起动时网压降将会很大，对电网产生较大的冲击。本公司推出的NTCQ系列补偿式可控变压器软起动装置，在传统的降压软起动的基础上，通过补偿绕组的电流补偿作用，在保证电机起动时的定子电流的同时，使流入电网的起动（网侧）电流进一步大大降低，一般低于2.0Ie。

二、工作原理：

将可控变压器原边设计为可控的控制绕组和不可控的补偿绕组两部分，把补偿绕组作为变压器的副边为电动机供电，通过改变可控硅的导通角，调节控制绕组的阻抗值，使补偿绕组电压（即电动机端电压）逐步上升，实现电动机软起动。由于起动时电动机的定子电流为变压器的副边电流，根据电动机的参数，设计不同的补偿系数，可大幅降低变压器原边（即网侧）电流。

补偿式可控变压器软起动等效电路图如右图：额定电压Ue加在变压器两端，控制绕组上的分压为Uk，补偿绕组上的分压为Ud.。

则：Ue=Uk+Ud

补偿系数K=Ud/(Uk+Ud)=Ud/Ue

网侧电流Iq=K*Id

由以上分析可知，本装置经变压器降压后降低电机起动时的定子电流，并通过变压器一次电流的补偿功能，进一步降低流入电网的电流，使网侧电流控制在2.0Ie以下。

三、    性能特点：

1、电网侧起动电流小，一般不大于2.0Ie；

2、高低压隔离技术，低电压、小电流控制高电压、大电流，控制电路简单、可靠；

3、干式变压器，F级绝缘，环氧浇注、真空浸渍工艺，安全性高；

4、结构紧凑，占地面积小；

5、基于进口PLC、DSP、FPGA控制技术，控制电路简单，抗干扰能力强，可靠性高；

6、人机对话功能，起动参数设置、调整方便，可查阅100条起动历史曲线；

7、中文菜单操作，操作工容易掌握，屏保功能，限制无关人员访问；

8、起动时电机均匀加速，无机械冲击，无浪涌电流冲击；

9、保护功能齐全，安全可靠；

10、无噪音及谐波污染；

11、设备通用性好，一台设备可控制多台电压等级相同，容量不同的电动机，从而减少设备投资及占地面积；

   12、重复使用性好，起动性能不受温度影响；

13、免维护，使用寿命长。

14、对电网容量要求低，减小变压器容量，降低变压器设备投资及运行成本；

15、安全可靠，使用寿命长，基本免维护；

四、主要技术参数：

额定电压            6kV、10kV

限流范围           1.5Ie左右

    控制电源           AC220V/DC220V

    连续起动次数        3~5次

起动时间           一般不大于60s

防护等级           IP20   IP30
